制动轮（制动盘）的允许跳动量
日期：2025-09-08 点击：33次
制动轮(制动盘)的允许跳动量
1. 制动轮(制动盘)的跳动分为加工后的跳动和组装后的跳动;跳动量的大小能够直接反应加工和装配的精度，影响启闭机后续的运行状况。
制动轮应保证其径向跳动，制动盘应保证其端面跳动。
2. 制动轮的跳动量应符合下列要求：
制动轮外圆径向跳动应不低于《形状和位置公差 未注公差》GB/T 1184中8级的规定;组装后，制动轮工作面的径向跳动应符合本规范表9.1.6-1的规定。

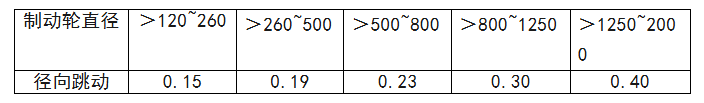

表1 组装后制动轮工作面的允许径向跳动(mm)
3. 制动盘的跳动量应符合下列要求：
1)工作制动器制动盘端面跳动应不低于《形状和位置公差 未注公差》GB/T 1184中8级的规定;组装后，工作面的端面跳动应不低于《形状和位置公差 未注公差》GB/T 1184中9级的规定。
2)安全制动器制动盘端面跳动应不低于《形状和位置公差 未注公差》GB/T 1184中9级的规定;组装后，工作面的端面跳动应不低于《形状和位置公差 未注公差》GB/T 1184中10级的规定。
表2 组装后，工作制动器制动盘端面的允许跳动(mm)
表3 组装后，安全制动器制动盘端面的允许跳动(mm)
